Montage met Triade XXL + bracket

De Triade XXL passen we toe in wandplanken met een minimale dikte van 38mm en een diepte vanaf 350mm tot en met 400mm. Bij het infrezen van de Triade XXL, frezen we ook de bracket in. Op de werktekening die we na bestellen per email opsturen en tijdens de levering op de wandplank plakken, staan het aantal dragers en de locatie van de dragers weergeven. Deze gegevens kun je tijdens het monteren gebruiken. Via onderstaande link kun je de montagehandleiding downloaden.

Wat heb je nodig?

  • rolmaat
  • potlood
  • waterpas
  • (klop)boormachine
  • kruiskopschroevendraaier
  • steeksleutel
  • genoeg schroeven, diameter 5,0mm. Minimale lengte 60 of 70.
  • genoeg pluggen, geschikt voor je muur
  • Montage handleiding Triade xxl + bracket
Handig voor erbij
  • lange waterpas of laser waterpas
  • rol schilders afplaktape
  • muurscanner om leidingen op te sporen
  • stofzuiger
/media/1730/stap-1-bepaal-de-locatie.jpg?anchor=center&mode=crop&width=1095&rnd=132330994280000000

Stap 1: bepaal locatie

Bepaal de plek waar de wandplank moet komen, plak hier een strook schilders afplaktape op. Deze moet op het oog waterpas zijn geplakt. De tape is niet nodig, maar zorgt voor minder vlekken op je muur.

/media/1731/stap-2-teken-middellijn.jpg?anchor=center&mode=crop&width=1095&rnd=132330994290000000

Stap 2: teken middellijn

Teken de middellijn op de tape, deze lijn moet waterpas zijn. controleer dit dan ook goed. Geef op deze lijn het beginpunt van de plank aan, vanuit hier kun je de dragers op de muur gaan tekenen.

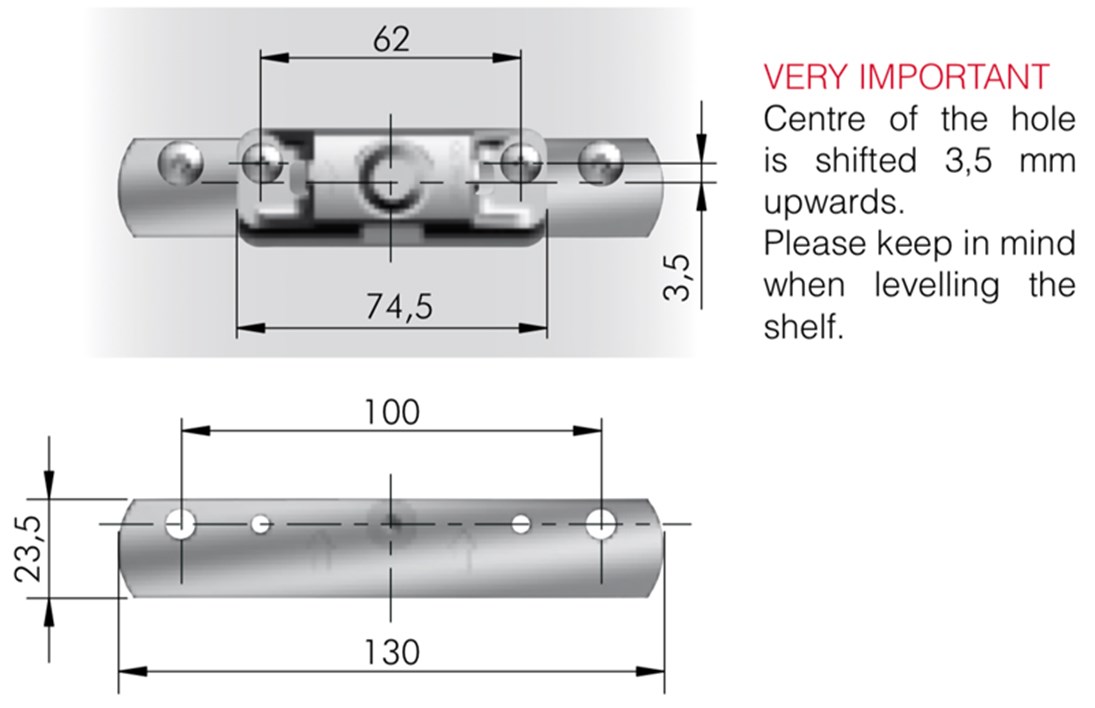

Let op! Wanneer je de boven of onderkant van de wandplank links of rechts ergens gelijk aan wilt zetten, dan moet je er rekening mee houden dat de werkelijke middelpunt van de Triade XXL met bracket 3,5mm hoger zit dan de getekende middellijn op de muur.

/media/1732/stap-3-teken-locatie-dragers.jpg?anchor=center&mode=crop&width=1095&rnd=132330994290000000

Stap 3: teken locatie dragers

Pak de meegeleverde werktekening(en) erbij, deze plakken we tijdens verzending op de wandplank en versturen we per email vlak na de bestelling. Op de werktekening vind je de exacte locatie van de horizontale middelpunten van de dragers. Je meet hierbij vanaf het aangegeven beginpunt in de vorige stap. Teken deze punten op de waterpas middellijn op de muur, deze punten geven meteen de locatie van de pen op de bracket weer.

/media/1733/stap-4-teken-locatie-boorgaten.jpg?anchor=center&mode=crop&width=1095&rnd=132330994290000000

Stap 4: teken boorgaten

We gaan nu de juiste boorgaten voor de bracket op de muur tekenen. De middelpunten van de drager die we hebben getekend in de vorige stap zijn daarbij ons uitgangspunt, deze punt is de pin van de bracket die in de muur komt. De schroefgaten van de bracket hebben een afstand van 100mm tot elkaar. 50mm links en recht van het middelste punt teken we dan weer twee punten voor de pluggen van de schroeven.

Controleer met behulp van de wandplank de locaties van de dragers, dit doe je door de wandplank erbij in de buurt te houden.

/media/1734/stap-5-boor-gat-voor-bracket-8mm.jpg?anchor=center&mode=crop&width=1095&rnd=132330994290000000

Stap 5: boor gat voor bracket

De bracket heeft een pin in het midden die in de muur komt, deze pin wordt voorgeboord met boormaat 8. Boor dan ook alle middelste punten op met boormaat 8.

/media/1735/stap-6-boor-gaten-voor-pluggen.jpg?anchor=center&mode=crop&width=1095&rnd=132330994290000000

Stap 6: boor gaten voor pluggen

De boormaat die gebruikt moet worden voor de schroefgaten is afhankelijk van de gekozen plug. Pluggen leveren wij niet bij de wandplank omdat de plugkeuze sterk afhankelijk is van de muur. Controleer goed welke boor je voor de gekozen plug moet gebruiken. Boor de gaten voor de pluggen in de muur.

/media/1736/stap-7-orientatie-bracket-drager.jpg?anchor=center&mode=crop&width=1095&rnd=132330994290000000

Stap 7: monteer bracket en drager

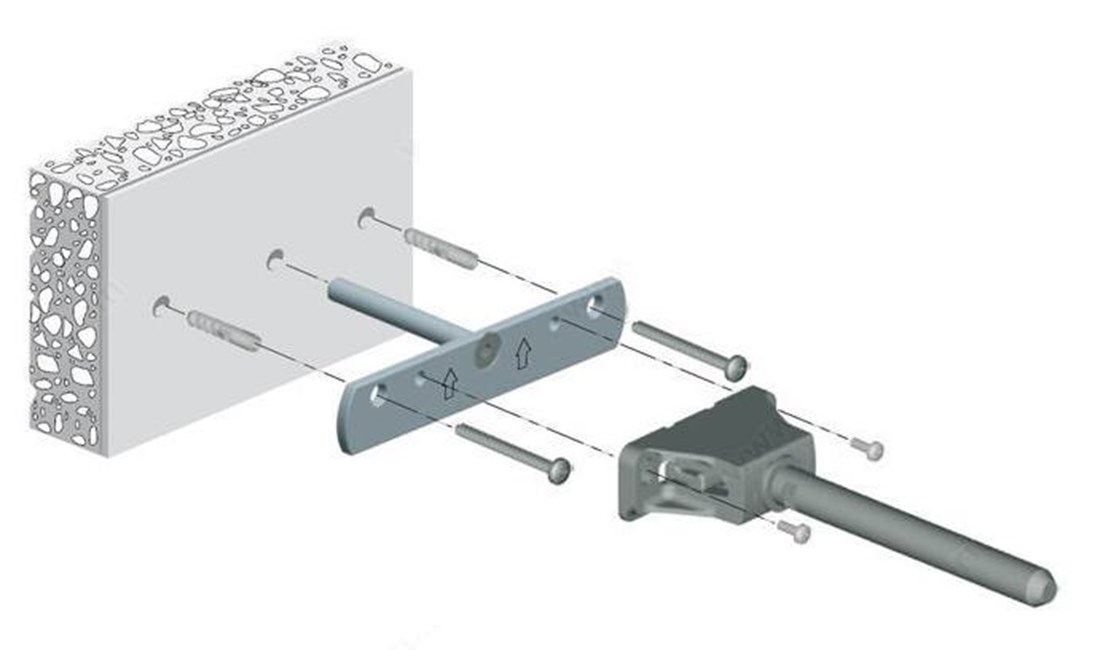

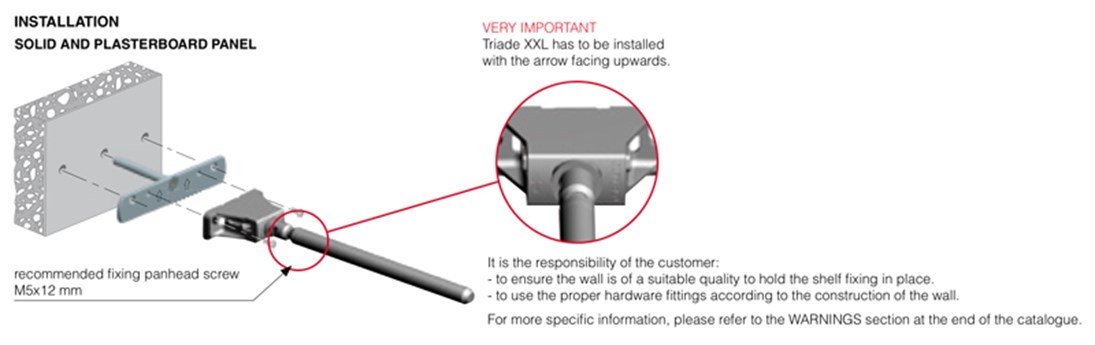

De bracket monteer je op de muur met pluggen en schroeven. De Triade XXL drager monteer je op de bracket met de meegeleverde bouten. Let bij de drager en bij de bracket goed op de oriëntatie, de aangegeven pijl moet bij beide omhoog wijzen.

Controleer na het vastzetten of de bracket en drager goed en stevig tegen de muur zitten. Hierin mag bij beide geen enkele speling zitten om een langdurige montage te kunnen garanderen.

/media/1737/stap-8-plaats-wandplank.jpg?anchor=center&mode=crop&width=1095&rnd=132330994290000000

Stap 8: schuif wandplank over dragers

Zorg dat alle pinnen op de dragers nog kunnen bewegen. Schuif de wandplank over de pinnen en dragers heen. Met deze stap lijn je de dragers horizontaal vanzelf al uit.

/media/1738/stap-9-controleer-wandplank.jpg?anchor=center&mode=crop&width=1095&rnd=132330994290000000

Stap 9: controleer montage

Controleer of de wandplank waterpas staat, bekijk de wandplank ook vanaf de zijkant. De wandplank moet haaks op de muur staan. Je wilt namelijk niet dat de punt van de wandplank iets naar beneden wijst. Wanneer de wandplank nog niet goed staat, kunnen we de dragers stellen. Al onze dragers kunnen we verticaal, horizontaal en in de punt verstellen.

Wanneer de plank meteen goed zit kunnen de pinnen op de dragers vastgezet worden zoals bij stap 12.

/media/1739/stap-10-stel-drager-verticaal.jpg?anchor=center&mode=crop&width=1095&rnd=132330994300000000

Stap 10: verticaal stellen

De dragers kun je verticaal stellen door de bouten iets los te draaien en de drager op de bracket naar boven of beneden te plaatsen. Draai de drager na het stellen weer goed vast met de bouten.

/media/1740/stap-11-stel-drager-pin.jpg?anchor=center&mode=crop&width=1095&rnd=132330994300000000

Stap 10: pin van drager stellen

Het is belangrijk dat de punt van de drager en daarmee de wandplank niet naar beneden wijst. Dit kun je met een kleine waterpas controleren. De punt van de pin kun je stellen door aan de pin te draaien, dat kan met de hand of met een sleutel.

/media/1738/stap-9-controleer-wandplank.jpg?anchor=center&mode=crop&width=1095&rnd=132330994290000000

Stap 11: controleer montage

Schuif de wandplank weer over de dragers en controleer de montage van de wandplank opnieuw. Controleer weer goed of de wandplank haaks op de muur staat, stel de dragers zo nodig verder bij als uitgelegd in stap 10. Is de montage goed dan kunnen we de pinnen van de dragers vast zetten.

/media/1741/stap-12-zet-pin-vast.jpg?anchor=center&mode=crop&width=1095&rnd=132330994300000000

Stap 12: dragers vastzetten

Wanneer alles waterpas is gezet, kun je de pen van de dragers met behulp van een kruiskop schroevendraaier aan de onderkant van de drager vastzetten door het kleine schroefje aan de onderkant van de drager naar rechts te draaien.

De plank vastzetten

Na montage kan het zijn dat de wandplank nog makkelijk van de dragers af schuift. Dit is bij normaal gebruik van een wandplank geen enkel probleem, mocht je hier toch last van hebben kun je ervoor kiezen de pinnen van de dragers iets uit elkaar of juist naar elkaar te monteren. De wandplank klemt hierdoor op de pin van de drager. Door de natuurlijke werking van het hout zal de drager na verloop van tijd vanzelf vast gaan zitten.
