Montage met Titan 3D

/media/1679/titan-3d-zwevende-drager.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132201127380000000

De Titan 3D is onze kleinste drager. We gebruiken deze drager bij alle planken met een maximale diepte van 170mm. Deze drager kun je na montage minder goed nastellen in vergelijking met de triade varianten. Op de werktekening van de bestelling die we na order per email opsturen en tevens tijdens de levering op de wandplank plakken, staan het aantal dragers en de locatie van de dragers weergeven. Deze gegevens kun je tijdens het monteren gebruiken. Via onderstaande link kun je de montagehandleiding downloaden.

/media/1795/zelf-kopen.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132418899370000000
/media/1793/gereedschap.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132418898760000000
/media/2087/video.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132600195510000000

Per drager:

  • 2 Schroeven (diameter: 5,0 mm, minimale lengte: 60 mm)
  • 2 Pluggen (passend bij je schroef en muur)

Bij nis montage kant:

  • 2-6 Pluggen*
  • 2-6 Schroeven met verzonken kop*

* Het aantal kan verschillen tussen 2 tot 6 pluggen, door de diepte van de plank

  • Waterpas
  • Schilderstape
  • Potlood
  • Schroevendraaier
  • Boormachine
/media/2069/stap-1-bepaal-de-locatie.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132588155340000000

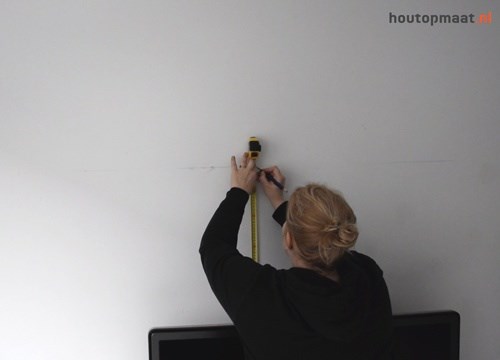

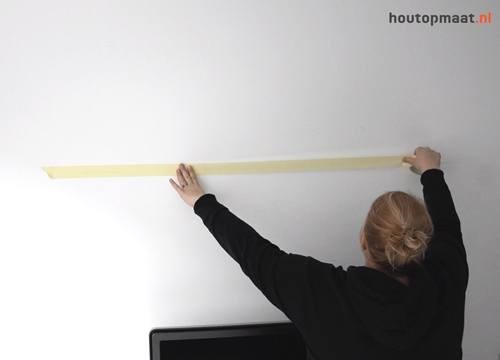

Stap 1: bepaal locatie

Bepaal de plek waar de wandplank moet komen, plak hier een strook schilders afplaktape op. Deze moet op het oog waterpas zijn geplakt. De tape is niet nodig, maar zorgt voor minder vlekken op je muur.

/media/1731/stap-2-teken-middellijn.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132330994290000000

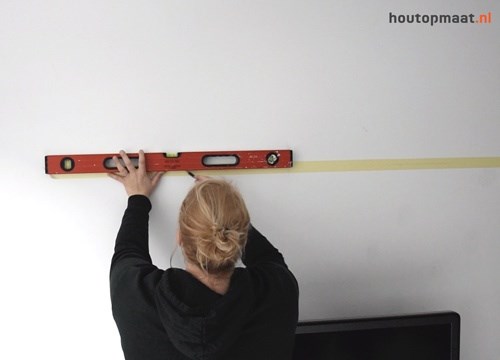

Stap 2: teken middellijn

Teken de middellijn op de tape, deze lijn moet waterpas zijn. controleer dit dan ook goed. Geef op deze lijn het beginpunt van de plank aan, vanuit hier kun je de dragers op de muur gaan tekenen.

/media/1732/stap-3-teken-locatie-dragers.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132330994290000000

Stap 3: teken locatie dragers

Pak de meegeleverde werktekening(en) erbij, deze plakken we tijdens verzending op de wandplank en versturen we per email vlak na de bestelling. Op de werktekening vind je de exacte locatie van de horizontale middelpunten van de dragers. Je meet hierbij vanaf het aangegeven beginpunt in de vorige stap. Teken deze punten op de waterpas middellijn op de muur, deze punten geven meteen de locatie van de pen in de wandplank weer.

/media/2093/stap-4-teken-locatie-boorgaten.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132600242260000000

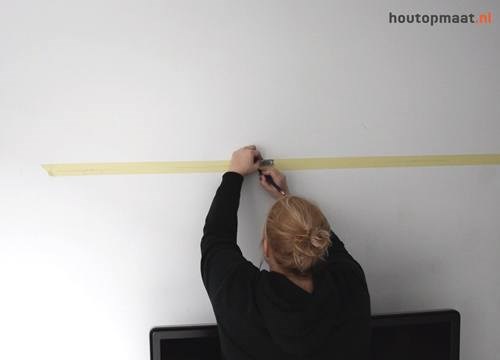

Stap 4: teken boorgaten

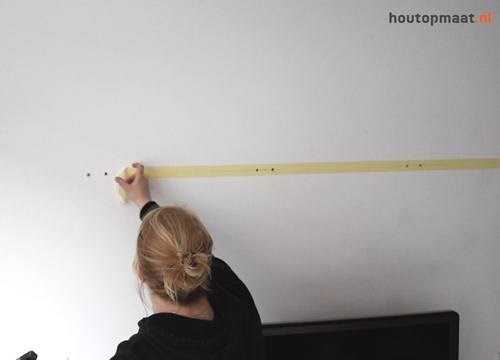

We gaan nu de juiste boorgaten voor de dragers op de muur tekenen. De middelpunten van de dragers die we hebben getekend in de vorige stap zijn daarbij ons uitgangspunt. De schroefgaten van de titan 3D drager hebben een afstand van 54mm tot elkaar. Op 27mm links en recht van het middelpunt tekenen we twee punten voor de boorgaten.

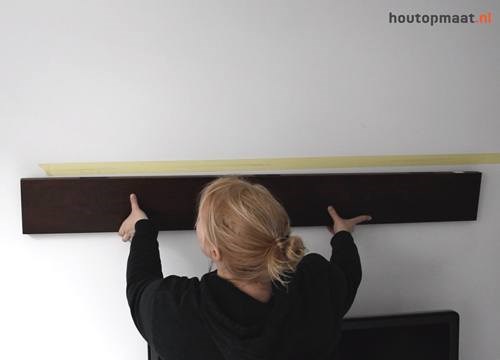

Controleer met behulp van de wandplank de locaties van de dragers, dit doe je door bijvoorbeeld de wandplank bij je muur in de buurt te houden of door de dragers op de wandplank na te meten.

/media/2086/stap-5-boor-gaten-voor-pluggen.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132600179980000000

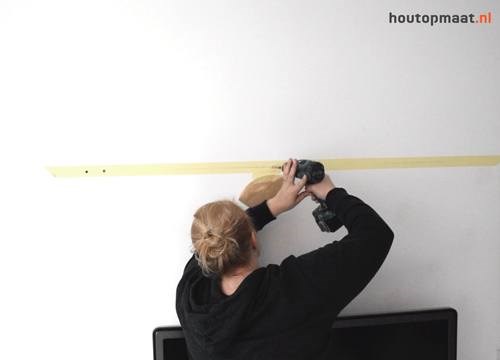

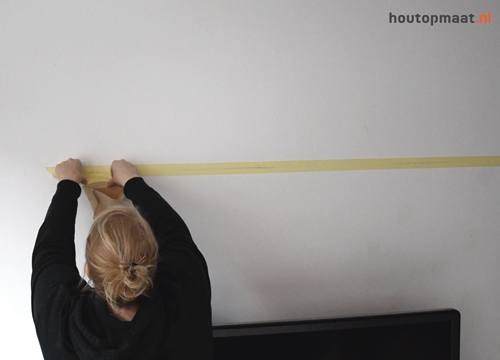

Stap 5: boor gaten voor pluggen

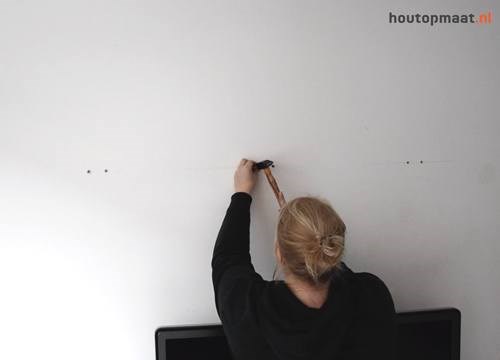

De boormaat die gebruikt moet worden voor de gaten is afhankelijk van de gekozen plug. Pluggen leveren wij niet bij de wandplank, omdat de keuze voor het type plug sterk afhankelijk is van de muur. Controleer goed welke boor je voor de gekozen plug moet gebruiken. Boor de gaten voor de pluggen in de muur. Deze gaten mogen niet te groot zijn.

/media/2094/stap-6-orientatie-bracket-drager.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132600242260000000

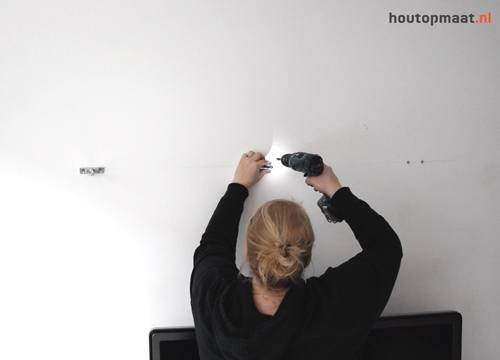

Stap 6: monteer drager

De Titan 3D drager monteer je op de muur met pluggen en schroeven. Let bij de drager goed op de oriëntatie, de drager moet gemonteerd worden zoals aangegeven op de afbeelding.

Controleer na het vastzetten of de drager goed en stevig tegen de muur zit. Hierin mag geen enkele speling zitten om een langdurige goede montage te kunnen garanderen.

/media/2095/stap-7-plaats-wandplank.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132600242260000000

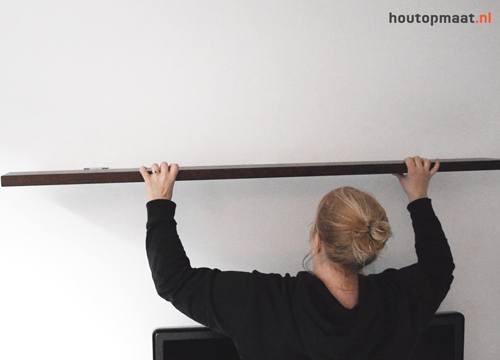

Stap 7: schuif wandplank over dragers

Draai de pennen van de dragers los, dit doe je met een sleutel nr 10. Schuif de wandplank over de pinnen en dragers heen. Hiermee bepaal je de juiste horizontale positie van de drager. Draai voordat je de plank volledig tegen de muur aan zet de pennen weer vast. Dan kunnen ze miet meer verschuiven.

/media/2076/stap-8-controleer-wandplank.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132588155350000000

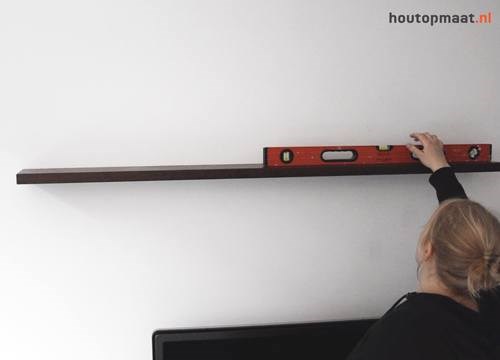

Stap 8: controleer montage

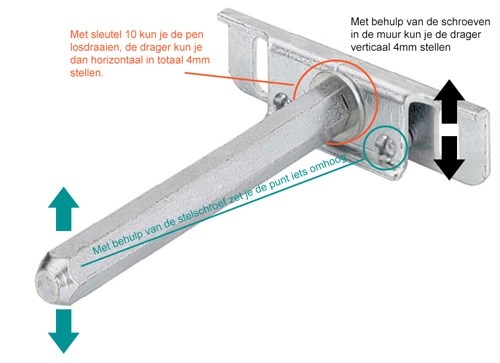

Controleer of de wandplank waterpas staat, bekijk de wandplank ook vanaf de zijkant. De wandplank moet haaks op de muur staan. Je wilt niet dat de punt van de wandplank iets naar beneden wijst. Wanneer de wandplank nog niet goed staat, kunnen we de dragers stellen. Al onze dragers kunnen we verticaal, horizontaal en in hoek verstellen.

/media/2096/stap-9-stel-drager-verticaal.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132600242260000000

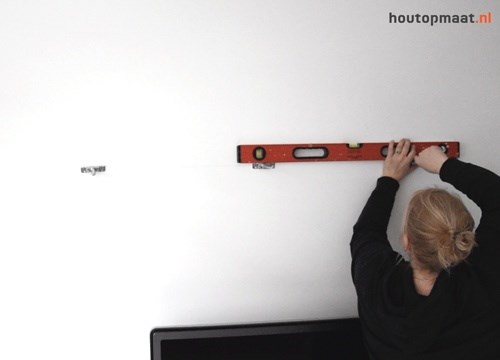

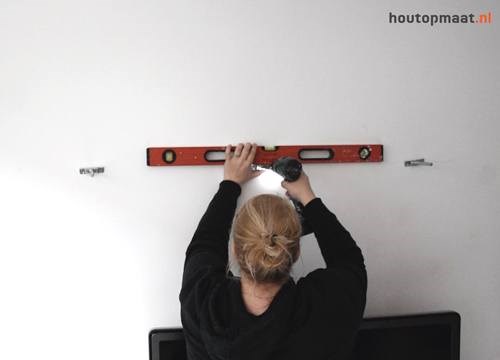

Stap 9: verticaal stellen

De dragers kun je verticaal stellen door de schroeven iets los te draaien en de drager naar boven of beneden te plaatsen. Draai de schroeven na het stellen weer goed vast.

/media/2097/stap-10-stel-drager-pin.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132600242260000000

Stap 10: pin van drager stellen

Het is belangrijk dat de punt van de drager (en daarmee de wandplank) niet naar beneden wijst. Dit kun je met een kleine waterpas controleren. De punt van de pin kun je stellen door aan de schroefjes links en rechts van de pin te draaien. Het stellen van de titan is beperkt.

/media/1738/stap-9-controleer-wandplank.jpg?anchor=center&mode=crop&width=1095&upscale=false&rnd=132330994290000000

Stap 11: controleer montage

Schuif de wandplank weer over de dragers en controleer de montage van de wandplank opnieuw. Controleer weer goed of de wandplank haaks op de muur staat, stel de dragers zo nodig verder bij als uitgelegd in stap 9 en 10. Is de montage goed dan kunnen we de pinnen van de dragers vast zetten.

De plank vastzetten

Na montage kan het zijn dat de wandplank nog makkelijk van de dragers af schuift. Dit is bij normaal gebruik van een wandplank geen enkel probleem, mocht je hier toch last van hebben kun je ervoor kiezen de pinnen van de dragers iets uit elkaar of juist naar elkaar te monteren. De wandplank klemt hierdoor op de pin van de drager. Door de natuurlijke werking van het hout zal de drager na verloop van tijd vanzelf vaster gaan zitten.
